Hal pertama yang perlu kita siapkan adalah kabel UTP beserta konektor RG-45 yang telah kita crimping. Kabel UTP yang kita gunakan cukup dengan ukuran panjang 5 cm, dan konektor yang kita butuhkan cukup hanya 1 buah saja. Di sisni kita akan menggunakan teknik cross over, jadi pada saat dicrimping urutan kabel yang harus kita pakai adalah seperti berikut:
1. Orange putih
2. Orange
3. Hijau putih
4. Biru
5. Biru putih
6. Hijau
7. Coklat putih
8. Coklat
Kemudian setelah kita crimping konektor tersebut dengan kabelnya, maka langkah selanjutnya adalah menggabungkan 4 kabel diantara 8 kabel yang ada dalam kabel UTP tersebut, tentunya dengan memperhatikan warna kabel yaitu seperti berikut:
1. Orange putih dengan Hijau putih
2. Orange dengan Hijau
3. Hijau putih dengan Orange putih
4. Biru
5. Biru putih
6. Hijau dengan Orange
7. Coklat putih
8. Coklat

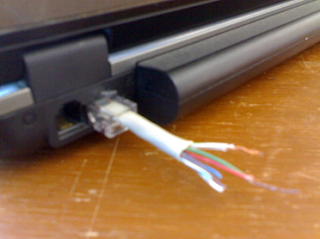

Yang perlu dihubungkan adalah kabel yang diketik dengan warna merah saja seperti urutan di atas, warna atau kabel yang lainnya dapat diabaikan. Gambarnya dapat dilihat seperti di bawah ini.
Kemudian kita harus mempersiapkan laptop ataupun komputer yang telah terinstal Vmware, saya anggap pembaca sudah mengetahui cara install vmware dan telah menginstal di komputernya masing-masing.
Untuk langkah selanjutnya silahkan hidupkan OS yang telah dipasang pada vmware tersebut, saya menggunakan OS windows server 2003. Bagi yang ingin mencoba dengan OS lain silahkan, intinya kalo windows konfigurasinya juga akan sama.
 |
| Dalam gambar dapat dilihat bahwa telah terinstal windows server 2003 pada vmware |
Kemudian kita harus mengkonfigurasi IP address pada kedua OS tersebut, pertama kita set IP Local Area Connection untuk windows server 2003 yang ada pada Vmware, caranya sama seperti kita mengeset IP pada windows yang lain. IP Address yang kita berikan adalah 192.168.0.2 dengan subnet mask 255.255.255.0.
 |
| Set IP Address Local Area Connection pada |
Tahap selanjutnya, kita juga perlu memberikan IP address pada OS windows 7 yang merupakan OS utama yang terinstal pada laptop (tergantung OS yang digunakan pada laptop anda). IP yang kita berikan harus sesuai dengan class IP yang kita setting pada OS Vmware. IP yang kita berikan adalah 192.162.0.1 dengan subnet mask 255.255.255.0
Baik setelah sampai tahap ini berarti kita tinggal menguji cobanya. Pasangkan kabel kabel yang telah kita buat tadi ke laptop.
Lakukan pengecekan pada OS windows 7 dengan mengetikkan ping 192.168.0.2 –t pada command promt, maka akan terlihat koneksinya seperti gambar di bawah ini. Hal ini menunjukkan bahwa komputer asli (windows 7) yang beralamat 192.168.0.1 telah terhubung dengan komputer palsu (windows server 2003) yang beralamat 192.168.0.2 via lan.
Kemudian lakukan pengecekan koneksi juga dengan mengetikkan ping 192.168.0.1 -t pada windows server 2003 (pada vmware). Yang kita harapkan adalah akan tampil seperti pengecekan koneksi sebelumnya. Namun yang terjadi pada pada saat pengecekan yang saya lakukan adalah Riquest time out.
jika pada pengecekan yang anda lakukan juga mengalami hal demikian, maka jangan dulu pesimis dan jangan memvonis gagal. Kejadian ini hanya disebabkan karena firewall yang ada pada OS utama. Caranya cukup dengan menonaktifkan firewall saja.
Maka secara otomatis koneksi akan berjalan lancar.
Baik sampai di sini tutorial Menghubungkan Komputer Asli dengan Komputer Palsu (Virtual) via kabel UTP. Untuk tahap selanjutnya bisa anda gunakan pada praktek apa saja tentunya praktek yang berhubungan dengan jaringan, baik itu jaringan client-server, praktek web server, web mail, dsb. Intinya kita sudah sangat menghemat biaya.
